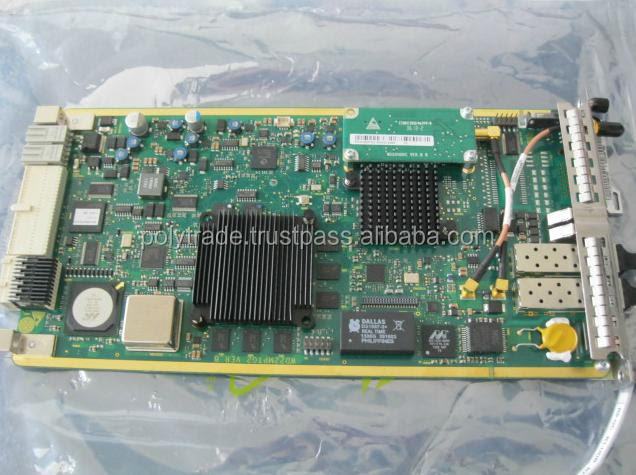

Huawei umptb7 UMPT GSM WCDMA main control board for Huawei BBU3900 BBU 3900

Huawei umptb7 UMPT GSM WCDMA main control board for Huawei BBU3900 BBU 3900

The BTS3900 is applicable to the indoor scenarios such as centralized installation and relocation of the macro BTS, as shown in Figure 1-1.
The BTS3900 supports –48 V DC power input and the modules. The modules of the BBU3900 and CRFU are installed in a centralized way in an indoor cabinet. As the most compact indoor macro BTS in the industry, the BTS3900 features a large capacity, good extensibility, light weight, and a small size.
In addition, the BTS3900 can be stacked and combined to save space, as shown in Figure 1-2.

Technical specifications of the BTS3900

Item	Specification
Working band	Frequency band		Receiving band		Transmitting band
	Band class 0 (800 MHz)		824 MHz to 849 MHz		869 MHz to 894 MHz
	Band class 15 (AWS)		1710 MHz to 1755 MHz		2110 MHz to 2155 MHz
	Band class 1 (1900 MHz)		1850 MHz to 1910 MHz		1930 MHz to 1990 MHz
	Band class 14 (US PCS 1.9 GHz)		1850 MHz to 1915 MHz		1930 MHz to 1995 MHz
	Band class 6 (2 GHz)		1920 MHz to 1980 MHz		2110 MHz to 2170 MHz
Max. number of carriers supported by one CRFU	8
Transmitter and receiver specifications	Frequency band		Receiver sensitivity		Max. transmit power
	Band class 0  (800 MHz)		–130 dBm		100 W
	Band class 15 (AWS)		–127 dBm		80 W
	Band class 1  (1900 MHz)		–127 dBm		80 W
	Band class 14  (US PCS 1.9 GHz)		–127 dBm		80 W
	Band class 6 (2 GHz)		–127 dBm		80 W
Transmission ports	Max. configuration				Number of available ports
	One CMPT (4E1) and two UTRPs				One FE electrical port and one FE optical port (supporting a maximum of 20 E1/T1 links)
	One CMPT (8E1) and two UTRPs				One FE electrical port (supporting a maximum of 24 E1/T1 links)
	NOTE The CMPT (8E1) does not support the ATM transmission. The CMPT (8E1) does not support transmission over the optical port.
External clock source	GPS/GLONASS, RGPS, 1PPS +TOD, IP CLK
Dimensions (height x width x depth)	900 mm x 600 mm x 450 mm (35.43 in. x 23.62 in. x 17.72 in.)
Weight	Fully-configured cabinet: not more than 150 kg (330.75 lb)
Input power supply	Voltage range for –48 V DC: –57 V DC to –38.4 V DC
Power consumption	BTS type	Configuration		Max. power consumption		Average power consumption
	BTS3900 (–48 V DC)	S(1/1/1)		559 W		430 W
		S(2/2/2)		694 W		514 W
		S(3/3/3)		884 W		647 W
		S(4/4/4)		1037 W		749 W
	NOTE The power consumption provided in the preceding table is measured when the system is operating in typical configuration at 800 MHz. The power consumption of the transmission equipment and the charging power consumption of batteries are not included. The power consumption of BTSs varies with bands and configurations.
